1. Ottimizzazione in base alle proprietà del materiale: Scegli il "fondotinta" giusto per ottenere il doppio del risultato con la metà dello sforzo
La selezione e l'applicazione ragionevole dei materiali sono i prerequisiti per l'ottimizzazione strutturale. La resistenza, la tenacità, la densità e altri parametri dei diversi acciai variano in modo significativo e devono essere accuratamente abbinati in base ai requisiti di carico dei componenti, all'ambiente di lavoro e ad altri fattori.
Applicazione di acciaio ad alta resistenza: l'utilizzo di acciaio ad alta resistenza a bassa lega con carico di snervamento maggiore (come Q355, Q460, ecc.) può ridurre lo spessore del materiale nelle stesse condizioni di carico e ridurre direttamente il peso morto della struttura. Ad esempio, una trave portante è stata originariamente progettata per utilizzare acciaio Q235 con uno spessore di 20 mm. Dopo aver utilizzato l'acciaio Q355, lo spessore può essere ridotto a 16 mm, il peso viene ridotto del 20% e la capacità portante non viene influenzata.
Distribuzione differenziata dei materiali: in base alle caratteristiche di sollecitazione di ciascuna parte della struttura, vengono utilizzati materiali ad alta resistenza nelle aree ad alto stress e materiali ordinari vengono utilizzati nelle aree a basso stress per ottenere "un buon acciaio viene utilizzato sulla lama". Ad esempio, l'acciaio ad alta resistenza viene utilizzato nelle parti soggette a stress della base dell'attrezzatura, mentre l'acciaio al carbonio ordinario viene utilizzato nella parte di supporto ausiliaria, che non solo può garantire la resistenza complessiva ma anche controllare il costo e il peso.
Esplorazione di nuovi materiali: in scenari con requisiti di leggerezza estremamente elevati (come le strutture in acciaio delle apparecchiature mobili), le leghe di alluminio o i materiali compositi (come i materiali compositi a base di resina rinforzata con fibra di carbonio) possono essere utilizzati in parti non portanti per formare una struttura ibrida con l'acciaio. Tuttavia, è necessario prestare attenzione ai metodi di connessione e alla compatibilità dei diversi materiali per evitare cedimenti strutturali dovuti alla corrosione elettrochimica o alla mancata corrispondenza delle proprietà meccaniche.
2. Ottimizzazione topologica della forma strutturale: rendere più "efficiente" la trasmissione delle forze
L'ottimizzazione topologica consiste nel trovare la forma di distribuzione ottimale dei materiali in base ai carichi e ai vincoli in un dato spazio di progettazione attraverso algoritmi matematici, in modo da ottenere "rimuovendo le scorie e trattenendo l'essenza" e garantire la capacità portante riducendo il peso.
Rimuovere i materiali ridondanti: utilizzare il software di analisi degli elementi finiti (FEA) per simulare lo stato di sollecitazione della struttura, identificare le "aree ridondanti" con sollecitazioni inferiori e tagliarle. Ad esempio, il design tradizionale delle colonne per apparecchiature prevede per lo più una struttura solida. Dopo l'ottimizzazione topologica, può essere progettata come un reticolo cavo o una struttura a pareti sottili con nervature di rinforzo, trattenendo materiale sufficiente nel punto di concentrazione delle sollecitazioni, riducendo il materiale nell'area non sollecitata, riducendo il peso di oltre il 30% e migliorando la rigidità.
Riferimento alla struttura bionica: le strutture biologiche in natura (come favi e ossa di uccelli) hanno le caratteristiche di "leggerezza ed elevata resistenza" e i loro principi possono essere applicati alla progettazione di strutture in acciaio. Ad esempio, il pannello della piattaforma dell'attrezzatura è progettato come una struttura sandwich a nido d'ape e lo strato centrale utilizza acciaio a pareti sottili, che non solo riduce il peso, ma migliora anche la capacità di carico complessiva attraverso l'effetto di carico disperso della struttura a nido d'ape.
Ottimizzazione della forma della sezione trasversale: la forma geometrica della sezione trasversale del componente ha un impatto significativo sulla capacità portante. Sotto la stessa area della sezione trasversale, i momenti di inerzia e il modulo di sezione delle sezioni a forma di I, scatolari e circolari sono maggiori e la resistenza alla flessione e alla torsione è migliore. Ad esempio, l'albero motore utilizza un tubo a sezione circolare cava anziché un solido acciaio tondo e la resistenza alla torsione è sostanzialmente la stessa quando il peso viene ridotto del 50%; la traversa utilizza una sezione a forma di I anziché una sezione rettangolare e la capacità di carico a flessione può essere aumentata del 40% a parità di peso proprio.
3. Ottimizzazione dei metodi di connessione: ridurre il "carico extra" e migliorare la rigidità complessiva
Il nodo di connessione è l'anello debole della struttura in acciaio. Un metodo di connessione irragionevole aumenterà il peso, ridurrà la rigidità complessiva e causerà persino una concentrazione di stress. L'ottimizzazione della progettazione della connessione deve tenere conto della resistenza, della leggerezza e della fattibilità costruttiva.
Ottimizzazione delle connessioni saldate: utilizzare saldature continue invece di saldature intermittenti per ridurre la lunghezza totale della saldatura garantendo al tempo stesso la resistenza della connessione; per le connessioni con piastre spesse, utilizzare saldature scanalate anziché saldature d'angolo per ridurre il volume della saldatura e la zona interessata dal calore e ridurre lo stress aggiuntivo causato dalla deformazione della saldatura. Inoltre, la posizione delle saldature è ottimizzata attraverso l'analisi degli elementi finiti per evitare di impostare le saldature in punti di concentrazione delle sollecitazioni e migliorare l'affidabilità dei nodi.
Design raffinato delle connessioni bullonate: le specifiche e la quantità dei bulloni vengono calcolate accuratamente in base all'entità della forza per evitare di utilizzare ciecamente specifiche di grandi dimensioni o troppi bulloni. Ad esempio, la connessione a flangia di una determinata apparecchiatura è stata originariamente progettata per utilizzare 12 bulloni M20. Dopo l'analisi della forza, è stato adattato a 8 bulloni M18, che non solo hanno soddisfatto i requisiti di resistenza ma hanno anche ridotto il consumo di materiale di bulloni e flange.

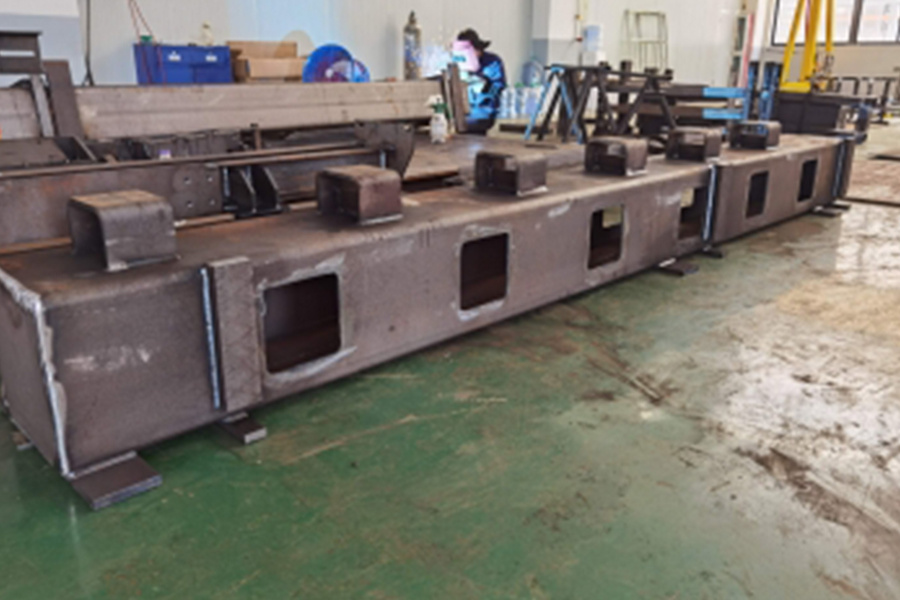

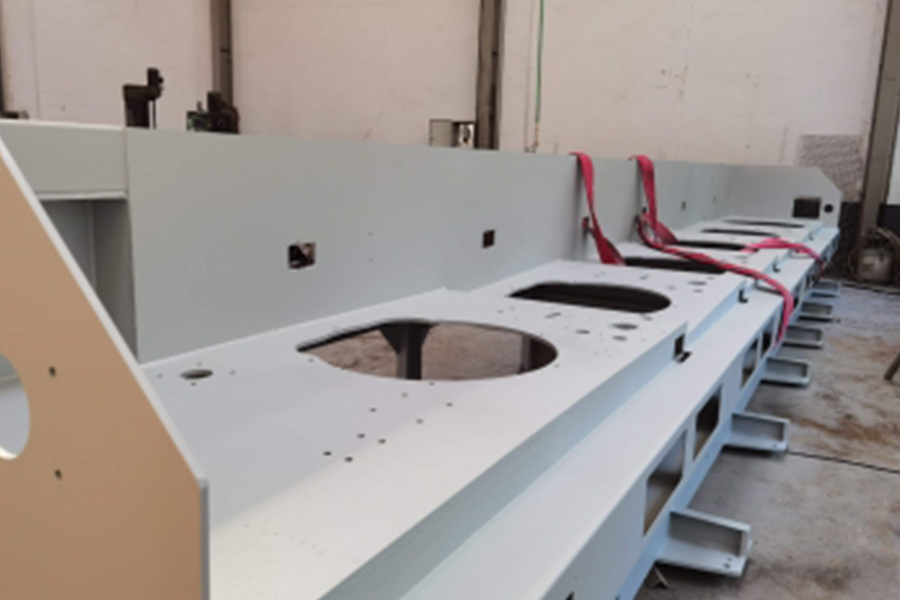

Processo di stampaggio integrato: per componenti complessi, vengono utilizzati processi complessivi di piegatura, taglio laser e tranciatura per ridurre il numero di giunzioni. Ad esempio, se la struttura del telaio dell'apparecchiatura è giuntata da più piastre di acciaio, il peso delle saldature e dei connettori aumenterà. Tuttavia, piegando l'intera piastra d'acciaio nel corpo del telaio attraverso una grande macchina piegatrice, è possibile ridurre il 70% dei punti di giunzione, il peso può essere ridotto del 15% e la rigidità complessiva può essere notevolmente migliorata.
4. Rafforzare la rigidità e la stabilità: evitare "l'instabilità dovuta alla leggerezza"
La progettazione leggera deve basarsi sulla garanzia di rigidità e stabilità strutturale, altrimenti la capacità portante potrebbe venire meno a causa di un'eccessiva deformazione o instabilità.
Disposizione ragionevole delle nervature di rinforzo: le nervature di rinforzo (come le nervature a forma di U e a L) sono posizionate sulla superficie dei componenti a parete sottile per migliorare la rigidità locale modificando il momento di inerzia della sezione. Ad esempio, il rivestimento in lamiera sottile dell'apparecchiatura è facile da deformare se sottoposto a un carico uniforme. Dopo aver aggiunto nervature di rinforzo longitudinali e trasversali lungo la direzione della forza, la rigidità può essere aumentata di oltre il 50% quando il consumo di materiale aumenta del 5%.
Verifica e regolazione della stabilità: per aste sottili, componenti a pareti sottili e altri componenti soggetti a instabilità, la loro stabilità deve essere verificata mediante la formula di Eulero. Se necessario, viene aggiunto il supporto laterale o viene regolata la forma della sezione trasversale (ad esempio modificando la sezione rettangolare in una sezione a forma di I) per aumentare il carico critico di instabilità senza aggiungere troppo peso.
Applicazione ragionevole del precarico: per i componenti portanti collegati tramite bulloni, viene applicato un precarico appropriato per garantire che il connettore si adatti saldamente, riduca la deformazione relativa durante il lavoro e migliori la rigidità complessiva. Ad esempio, i bulloni di collegamento tra la sede del cuscinetto e la base dell'apparecchiatura possono aumentare la rigidità della superficie del giunto del 20%~30% dopo l'applicazione del precarico.
5. Combinazione di simulazione ed esperimento: utilizzare i dati per "accompagnare" l'effetto di ottimizzazione
L'ottimizzazione strutturale non può basarsi esclusivamente sull'esperienza, ma deve essere verificata attraverso analisi di simulazione e test fisici per garantire l'affidabilità dello schema di progettazione.
Analisi di simulazione degli elementi finiti: nella fase di progettazione, ANSYS, ABAQUS e altri software vengono utilizzati per stabilire un modello tridimensionale per simulare la distribuzione delle sollecitazioni, la deformazione e la vita a fatica in diversi carichi e condizioni di lavoro. I parametri strutturali (come lo spessore della parete, la posizione della piastra di nervatura e le dimensioni della sezione trasversale) vengono regolati attraverso più iterazioni fino a trovare il punto di equilibrio tra "leggero" e "elevata resistenza". Ad esempio, il braccio rotante di un robot di saldatura ha ridotto il suo peso del 25% e la sua sollecitazione massima del 10% dopo 5 cicli di ottimizzazione della simulazione, soddisfacendo pienamente i requisiti di utilizzo.
Verifica test fisici: sul prototipo ottimizzato vengono effettuati test di carico statico, test di carico dinamico e test di fatica per verificarne l'effettiva capacità portante e la durabilità. Ad esempio, la trave portante ottimizzata viene caricata e testata da una macchina di prova idraulica, e il suo carico di snervamento e il carico limite vengono registrati per garantire che non sia inferiore allo standard di progettazione; il carico dinamico durante il funzionamento dell'apparecchiatura viene simulato mediante il test della tavola vibrante per verificare se la struttura risuona o si deforma eccessivamente.
Meccanismo di miglioramento iterativo: feedback dei dati di test al modello di simulazione, modifica dei parametri (come proprietà dei materiali, condizioni al contorno) e ottimizzazione ulteriore della progettazione. Ad esempio, se durante il test la deformazione effettiva di un componente risulta essere maggiore del risultato della simulazione, è necessario ricontrollare se i vincoli del modello sono coerenti con la situazione reale e adeguare la progettazione strutturale.
6. Collaborazione tra processo e progettazione: rendere più efficiente il "landing" del progetto
L’ottimizzazione strutturale deve considerare la fattibilità del processo di produzione, altrimenti anche il miglior progetto sarà difficile da realizzare. I produttori devono combinare le proprie capacità delle apparecchiature e le caratteristiche del processo per incorporare i requisiti del processo nella fase di progettazione.
Ad esempio, Jiaxing Dingshi Machinery Manufacturing Co., Ltd può supportare la lavorazione e la produzione di strutture complesse con attrezzature avanzate come 15.000 metri quadrati di spazio di produzione interno, un centro di lavorazione a portale di 6 metri × 3,5 metri e una macchina per il taglio di fogli laser da 30 kW. I suoi 20 progettisti tecnici professionisti hanno forti capacità di conversione del disegno e possono convertire accuratamente il progetto strutturale ottimizzato in disegni di processo producibili, garantendo che l'ottimizzazione della topologia, la selezione dei materiali e altre soluzioni siano implementate nella produzione effettiva, come l'utilizzo di una macchina piegatrice da 600 tonnellate per ottenere uno stampaggio integrato di componenti di grandi dimensioni a pareti sottili e ridurre le giunzioni; attraverso 50 apparecchiature di saldatura di vario tipo e le superbe competenze di 60 saldatori certificati, la resistenza e la precisione di saldature complesse sono garantite, fornendo un affidabile supporto di processo per l'ottimizzazione strutturale.
